详细说明见如下表格：
品名    型号    常用规格    用途
钨铼丝 WRe3    WRe3 (含铼3%)    直径： 0.5mm    电子管阴极丝
钨铼丝 WRe5    WRe5 (含铼5%)    直径： 0.5mm
钨铼丝 WRe20    WRe20 (含铼20%)    直径： 0.5mm
钨铼丝 WRe25    WRe25 (含铼25%)    直径： 0.5mm    单晶蓝宝石生长，捆绑用
钨铼丝 WRe26    WRe26 (含铼26%)    直径： 0.5mm

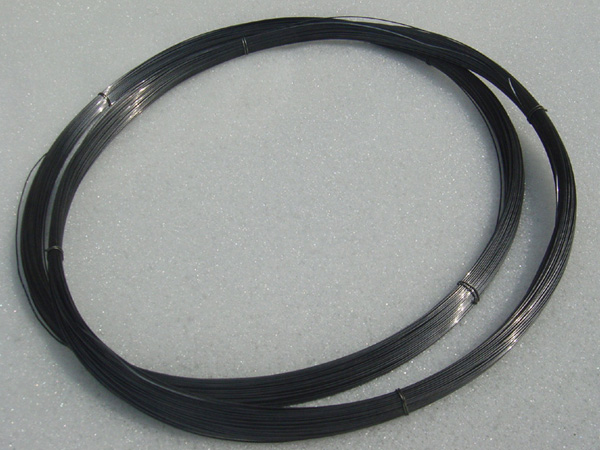

钨铼丝表面光滑，无毛刺，直径均匀一致。

生产工艺
原料准备-原料分离-混料-还原处理-第二次混料-压型烧结-旋锻，拉拔加工-成品
1：原料准备
   原料为钨粉和铼酸铵粉，钨粉粒度小于4um，铼酸铵的粒度小于200um
2：原料分离
   将钨粉和铼酸铵粉分别在分离器中进行分离，使结团颗粒充分分散
3：混料
   将经分离器分离过的钨粉和铼酸铵粉一并装入高效混料器进行混料，混料时间10-24小时
4：还原处理
   混合均匀的合金粉末在氢气保护下进行还原处理。还原处理分三个阶段：
   第一阶段：还原温度200-350°时间1-2h
   第二阶段：还原温度400-600°时间1-2h
   第三阶段：还原温度700-900°时间1-2h
   各阶段的处理时间根据处理设备条件，炉膛容积、装料量而定
5：第二次混料
   经还原后的合金粉末再次装入高效混料器中进行混合、混料时间8-20h
6：压型烧结
    将第二次混料后的合金粉末压制成坯条，坯条现在1100-1300°的温度和氢气保护下进行预烧结，时间0.4-1h，经过预烧结的坯条在2600-3000°的温度和氢气保护下进行最终垂熔烧结，时间1-2h
7：旋锻，拉拔加工
   烧结后的坯条在旋锻机上进行旋锻加工成细棒，细棒在拉丝机上拉制成钨铼合金丝
8：成品
